Tianjin Brisk Metalwork Co., Ltd. jest jednym z wiodących producentów i dostawców znormalizowanych prostokątnych profili zamkniętych w Chinach. Dysponujemy-wiodącym na świecie sprzętem produkcyjnym i dużymi możliwościami produkcyjnymi. Zachęcamy do zakupu trwałych, znormalizowanych prostokątnych profili pustych luzem z naszej fabryki.

Energiczna stal z Tianjin jest jednym z producentów znormalizowanych prostokątnych profili pustych w Chinach. Nasze produkty eksportujemy głównie na Bliski Wschód, do Azji Południowo-Wschodniej, Europy, Nowej Zelandii i innych regionów. Jeśli chcesz dowiedzieć się więcej o naszych produktach, skontaktuj się z nami i prześlij listę zakupów.

Energiczna stal z Tianjinskoncentruj się na produkcji i dostarczaniu profili zamkniętych i rur stalowych

NormalizingRolled Hollow Structrual Section

Kwadratowy profil pusty (SHS) / Prostokątny profil pusty (RHS) w stanie znormalizowanym (+N) odnosi się do pustych profili konstrukcyjnych, które po formowaniu i spawaniu poddawane są normalizującej obróbce cieplnej całego ciała w trybie offline.

Rury są najpierw formowane i schładzane do temperatury pokojowej. Następnie gotowe kształtowniki są ponownie podgrzewane w piecu do temperatury 880-930 stopni, utrzymywane przez odpowiedni czas namaczania, a następnie chłodzone swobodnie w nieruchomym powietrzu.Wymagane jest oddzielne dogrzewanie pieca. Normalizowanie – walcowanie (+NR) bez dodatkowego ogrzewania nie jest równoznaczne ze stanem znormalizowanym (+N).

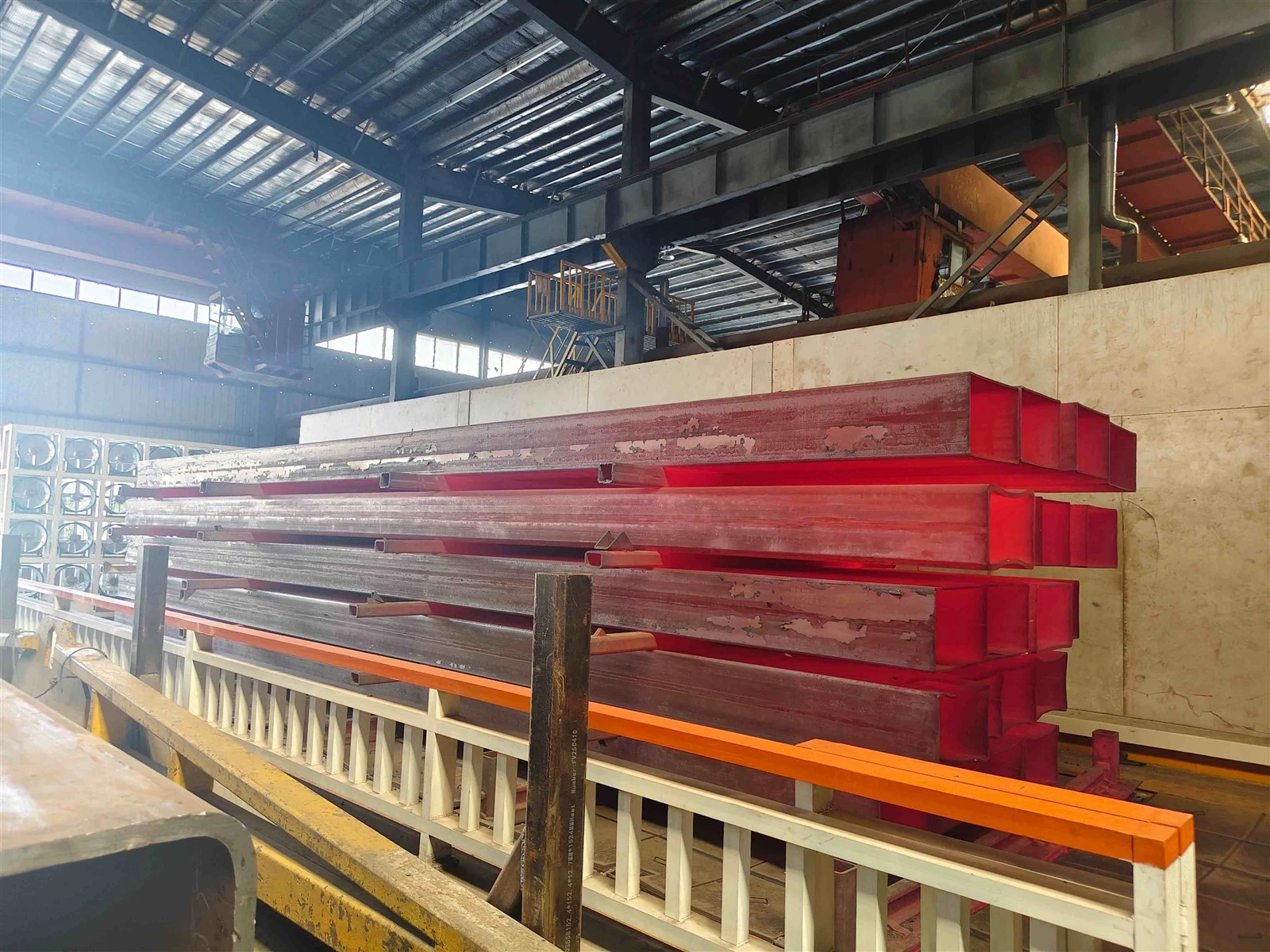

znormalizowany SHS RHS, kwadratowy kształtownik zamknięty wykończony na gorąco, normalizująca obróbka cieplna offline, huta stali

Trasa A: Bezszwowe profile zamknięte kwadratowe i prostokątne wykończone na gorąco (EN 10210-1)

Rura okrągła walcowana na gorąco → wytłaczana na gorąco / walcowana na gorąco w kształt kwadratowy lub prostokątny → chłodzenie → normalizowanie w piecu off-line (+N) → prostowanie i wykańczanie. Kształtowniki zamknięte wykończone na gorąco zgodnie z EN 10210-1 umożliwiają obróbkę normalizującą off-line po formowaniu lub spawaniu.
Droga B: Kształtowniki zamknięte, spawane na zimno, kwadratowe i prostokątne (EN 10219-1)

Taśma stalowa walcowana na gorąco → formowanie na zimno → spawanie wysokoczęstotliwościowe ERW → chłodzenie do temperatury otoczenia → normalizowanie całego korpusu w piecu off-line (+N).

Powszechne nieporozumienie: Puste profile wykonane z blachy podstawowej walcowanej normalizująco (+NR) sąnie są równe w pełni znormalizowanym gotowym rurom. Formowanie na zimno ponownie wprowadzi naprężenia szczątkowe i zdeformowaną strukturę ziaren w obszarach narożnych.

Przedmiot	+N Normalizująca obróbka cieplna off-line	+NR Normalizujące-walcowane
Metoda ogrzewania	Wtórne ogrzewanie w piecu po formowaniu	Wykorzystaj resztkowe ciepło walcowania, bez dodatkowego ogrzewania
Oznaczenie	Znormalizowany	Normalizująco-walcowane
Jednolitość ziarna	Najlepsza jednorodność grubości ścianek i narożników/spoin	Nieco gorsza jednorodność strefy rdzenia w przypadku rur grubościennych
Stres szczątkowy	Najniższy; Całkowicie uwolnione naprężenia formujące na zimno	Stan lepszy niż po walcowaniu na gorąco, ale lepszy niż produkty normalizowane poza linią produkcyjną
Odporność na uderzenia w niskich temperaturach	Najbardziej stabilna, preferowana opcja do projektów o grubych ścianach i niskotemperaturowych	Spełnia równoważne wymagania dotyczące właściwości normalizujących przy wyższych naprężeniach szczątkowych
Koszt	Wyższe (dodatkowe zużycie energii na obróbkę cieplną)	Niższy koszt
Typowa klasa EN	S355J2H+N, S460NH	S355J2H-NR

Rozdrobnienie ziarna, jednorodna mikrostruktura na korpusie rury i spoinie
Można całkowicie wyeliminować naprężenia szczątkowe powstałe w wyniku gięcia na zimno, minimalizując odkształcenia spawalnicze w późniejszej produkcji
Stabilna odporność na uderzenia w niskich temperaturach, odpowiednia do warunków pracy w temperaturze -20 stopni / -50 stopni
Doskonała spawalność i zmniejszone ryzyko pęknięć na zimno podczas spawania
Stwardnienia naroży powstałe w wyniku formowania na zimno można usunąć

EN 10210-1 Kształtowniki zamknięte wykończone na gorącoS355J2H+N, S420NH, S460NH
EN 10219-3 Kształtowniki zamknięte o wysokiej wytrzymałości, formowane na zimnoS460NH, S500NH (Tylko gatunki drobnoziarniste o wysokiej wytrzymałości umożliwiają normalizację produktu końcowego)
Pełna obróbka cieplna gotowego produktu po formowaniuniedozwolonedla kształtowników zamkniętych formowanych na zimno zgodnie z normą EN 10219-1.Można jednak przeprowadzić wyżarzanie odprężające w niskiej-temperaturze-(550–580 stopni).

P: Dlaczego znormalizowany w trybie offline SHS/RHS jest lepszy w przypadku projektów niskotemperaturowych?

Odp.: Normalizacja off-line poprawia strukturę ziaren w całej sekcji i całkowicie uwalnia naprężenia szczątkowe związane z formowaniem. Eliminuje utwardzanie naroży, zapewnia stabilne wartości udarności Charpy-V-Notch przy -20 stopniach, -40 stopniach, a nawet -50 stopniach i zmniejsza ryzyko pęknięć na zimno podczas spawania w terenie w konstrukcjach o zimnym klimacie.

P: Co dokładnie oznacza „normalizacja off-line (+N)” dla kwadratowych i prostokątnych przekrojów zamkniętych?

Odp.: Normalizacja poza linią (+N) to niezależna obróbka cieplna całego ciała po formowaniu rurki. Gotowe kształtowniki puste są najpierw schładzane do temperatury pokojowej, następnie ponownie podgrzewane w piecu do temperatury 880-930 stopni, trzymane do namaczania i swobodnie chłodzone na powietrzu.Dogrzewanie w piecu wtórnym jest obowiązkowe, w odróżnieniu od wyrobów walcowanych normalizująco (+NR) wykorzystujących ciepło resztkowe z walcowania bez ponownego nagrzewania.

P: Jaka jest kluczowa różnica pomiędzy kształtownikami zamkniętymi normalizowanymi poza linią (+N) a kształtownikami zamkniętymi walcowanymi normalizująco (+NR)?

A: +N (znormalizowany offline): Powtórne ogrzewanie w piecu po formowaniu; struktura ziarna i odprężenie naprężeń szczątkowych są najbardziej stabilne w poprzek ściany, narożników i spoiny. Najlepsza udarność w niskich temperaturach, wyższy koszt.

+NR (walcowanie normalizujące): Brak dodatkowego ogrzewania w piecu, wykończone poprzez kontrolowane walcowanie na gorąco i chłodzenie powietrzem. Tańsza opcja, ale naprężenia szczątkowe są wyższe niż w przypadku rur w pełni znormalizowanych.

P: Czy normalizacja offline zmieni właściwości mechaniczne, takie jak granica plastyczności?

Odp.: Gdy temperatura normalizacji jest ściśle kontrolowana w zakresie 880-930 stopni przy odpowiednim czasie namaczania, granica plastyczności, wytrzymałość na rozciąganie i wydłużenie nadal są w pełni zgodne ze specyfikacją EN 10210-1. Główne ulepszenia skupiają się na rozdrobnieniu ziarna, redukcji naprężeń szczątkowych i udarności w niskich temperaturach.
